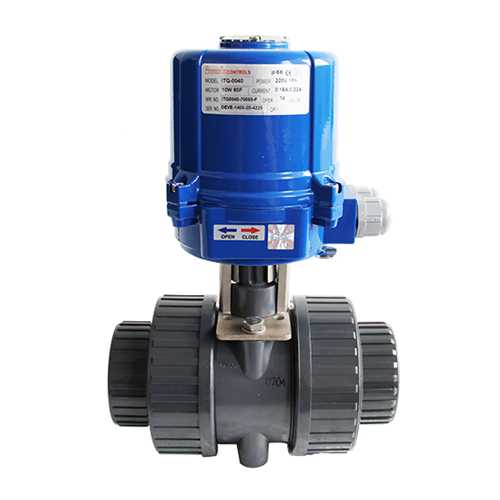

電力驅動的閥門
電力驅動閥門是常用的驅動方式的閥門，閥門電動裝置的特點如下：1)啟閉迅速，可以大大縮短啟閉閥門所需的時間;2)可以大大減輕操作人員的勞動強度，特別適用于高壓、大口徑閥門;3)適用于安裝在不能手動操作或難于接近的位置，易于實現遠距離操縱，而且安裝高度以不受限制;4)有利于整個系統的自動化;5)電源比氣源和液源容易獲得，其電線的敷設和維護也比壓縮空氣和液壓管線簡單得多。
閥門電動裝置的缺點是構造復雜，在潮濕的地方使用更為困難，用于易爆介質時，需要采用隔爆措施。
閥門電動裝置按所驅動的閥門類型不同，可分為Z型和Q型兩大類。Z型閥門電動裝置的輸出軸可以轉出很多圈，適用于驅動閘閥、截止閥、隔膜閥等;Q型閥門電動裝置的輸出軸只能旋轉90o，適用于驅動旋塞閥、球閥和蝶閥等。按其防護類型有普通型、隔爆型(以B表示)、耐熱型(以R表示)和三合一型(即戶外、防腐、隔爆，以S表示)。
閥門電動裝置一般由傳動機構(減速器)、電動機、行程控制機構、轉矩限制機構、手動-電動切換機構、開度指示器等組成。

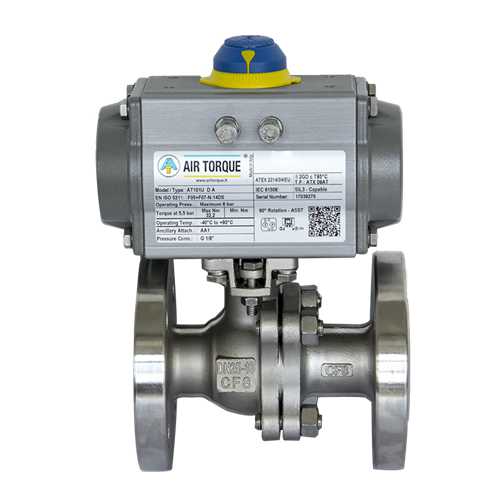

氣動和液動閥門
氣動和液動閥門是以一定壓力的空氣、水或油為動力源，利用氣缸(或液壓缸)和活塞的運動來驅動閥門的，一般氣動的空氣壓力小于0、8MPa，液動的水壓或油壓為2、5MPa~25MPa。
回轉型氣、液驅動裝置用于驅動球閥、蝶閥或旋塞閥。液動裝置的驅動力大，適用于驅動大口徑閥門。如用于驅動旋塞閥、球閥和蝶閥時，必須將活塞的往復運動轉換面回轉運動。
手動閥門
手動閥門是最基本的驅動方式的閥門。它包括用手輪、手柄或板手直接驅動和通過傳動機構進行驅動兩種。當閥門的啟力矩較大時，可通過齒輪或蝸輪傳動進行驅動，以達到省略的目的。齒輪傳動分直齒圓柱齒輪傳動和錐齒傳動。齒輪傳動減速比小，適用于閘閥和截止閥，蝸輪傳動減速比較大，適用于旋塞閃、球閥和蝶閥。
1、閘板閥門
閘板閥門也叫閘板節門，它的特點是比較嚴密，常用于上水管道和熱水供暖管道，由于閘板六門開啟后不宜擋住異物，所以被用作供暖管網的排污閥和小型鍋爐(如立式橫水管鍋爐)的排污閥。這種閥門習慣上不用在蒸汽管道上，因?yàn)閴毫^高時，閘板閥門會因單面承受壓力而難于開啟。
閘板閥門適合于在全開或全關的狀態下工作，適宜用它調節流量。如果閘板長時期處于半開關的狀態下工作，閘板的密封面會因受介質沖刷而變得不嚴密。
2、截止閥和節流閥
截止閥和節流閥這兩種閥門過去統稱球型閥。雖然截止閥是用于截?cái)嗥?、水通路的，?jié)流閥主要是用于調節流量的，但從外形上難以區別，不同的地方只在于閥芯。截止閥閥芯的端部是平的，而節流閥閥芯的是錐形的。
銅閥芯的截止閥，無論汽、水管道均可使用。閥芯上加裝皮錢，膠皮或塑料熱的截止閥(俗稱皮錢節門)，則只用于水或低溫?zé)崴艿乐?，否則皮錢、膠皮或塑料會變質而失去嚴密性。
3、旋塞及球閥
旋塞去也叫明止水門，俗稱轉心閥門，小型旋塞過去又稱考支，是一種快開閥門，按其分流情況有直通式、三通式、四通式等。旋塞的閥桿與閥芯是連成一體的，閥芯呈截錐體，其上開有矩形通孔，小型旋塞的通孔是圓形的。當閥桿頂端上的溝槽或手柄與旋塞的進出口方向平行時，閥門全開，垂直時為全閥。
球閥實際上是旋塞的變種，它和旋塞一樣是靠改變閥芯的角度來實現閥門的開頭的。球閥的閥芯是球體，球體上開有圓柱形孔、球體兩側襯氟塑料熱環，作為閥座密封圈。
旋塞和球閥均是快開式閥門，阻力小、流量大。但它的密封面易磨損，開關力較大，容易卡住，故不適用于高溫高壓的情況。
旋塞與球閥規格一般為15mm(1/2in)~50mm(2in)。旋塞用于開關管路中的介質也可作節流閥門;球閥只用于開關管道介質，不宜作節流閥用，以免閥門長時間受介質沖刷而失去嚴密性。

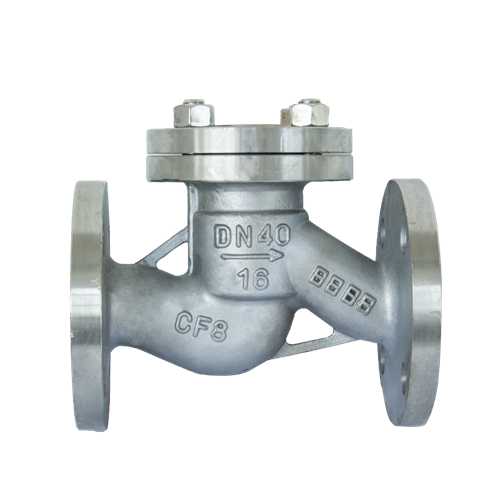

4、逆止閥(止回閥)
逆止閥又叫止回閥，俗稱單流閥門，能根據閥前閥后的壓力差而自動啟開，作用是自動控制液體的流動方向，使它向一個方向流動而阻止其逆向流動。逆止閥多用于給水管路，安裝時有嚴格的方向性，一定不可裝反。
升降機逆止閥。這種閥門的閥芯上部有導桿，導桿和閥芯可沿著閥蓋上的導向套筒自由升降，流體自左向右流動時，即把閥芯壓開，當流體反向流動時閥芯下降到閥座上，通路即截?cái)唷?/p>
搖板式逆止閥，也叫旋啟式逆止閥，原理與升降式略同。
以上兩種逆止閥只裝在水平的管線上。
彈簧式逆止閥，這種閥門是升降式的發展。
普通升降式逆止閥只能安裝在平向管道上而彈簧升降式逆止閥可以不受方向限制。無論在平向管道、豎向管道和成某一角度的管道均可使用。
彈簧升降式逆止閥。這種閥門的規格為15mm(1/2in)~50mm(2in)。
底閥。專門裝在水泵吸入管進水口處的一種單向閥門，俗稱"井底瓦拉"、"蓮蓬頭"等。
300X緩閉止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具有電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按紐，閥門即可按照水泵操作作規程自動實現啟閉，流量大、壓力損失小。適用于600口徑以下的閥門消聲止回閥用途和性能規范： 本閥門用于工業管道上作阻止介質逆流的裝置。
5、直氣門與直角閥門
直氣門是散熱器專用的一種閥門，可用于汽暖散熱器的入口處和水暖用熱器的出口、入口處。直角閥門的進口與出口成90°直角。暖氣系統用的直角閥門俗稱八字氣門，專門用于散熱器上，汽暖時用于散熱的進汽口處，水暖時可用于散熱器的進、出水口處，起調節汽量或水量的作用。
6、減壓閥
減壓閥用以降低管道內介質壓力，使介質壓力符合生產的需要。常用的減壓閥有活塞式、波紋管式減壓閥、鼓膜式及彈簧式等。
減壓閥應直立安裝在水平管道上，閥蓋要與水平管道垂直，安裝時注意閥體的箭頭方向。減壓閥兩側應裝置閥門。高低壓管上都設有壓力表，同時低壓系統還要設置安全閥。這些裝置的目的是為了調節和控制壓力方便可靠，對低壓系統保證安全運行尤其重要。
